工程ブロック
工程ブロックは、ワークセンタで一緒に実行するのに適した作業の計画、スケジューリング、および報告をサポートするツールであり、通常は共通の特性値を共有します。
ワークセンタが能力制約のある資源(ボトルネック)である場合、工程ブロックのスケジューリングを活用することで、ワークセンタの能力を超えずにスループットを最大化する管理されたスケジュールを実現できます。前作業は逆算でスケジュールされる一方、後作業は順算でスケジュールされます。これは制約指向の有限ローディングと呼ばれています。
製造ビジュアル計画からのブロック計画
製造ビジュアル計画で利用可能な 機械工程スケジューリング チャートを使用し、関連するワークセンタに関連する作業を検索します。ブロックにグループ化できる作業の識別を容易にするために、作業を特性コード別に色分けすることができます。( ワークセンタ/特性 タブに入力された離散特性のみが使用できます。)ブロックに含めるのに適した作業を表すセグメントを選択し、コマンドを使用してそれらを接続します。
ブロック計画(工程ブロックページ)
関連するワークセンタのために、 工程ブロック ページで新しい工程ブロックを作成します。必要に応じて、優先するブロックを実行するワークセンタ資源を指定します。 利用可能な作業 タブを使用して、ブロックに含めるのに適した作業を探します。ワークセンタ/特性 タブに入力された特性は、ここに動的な列として表示され、どの作業をブロックに含めるかを判断しやすくします。特性値は主に製造オーダーの構成から取得され、次に在庫部品に関連する特性から取得されます。
資源共有
複数の作業が同時に実行されるワークセンタ(例:オーブン)では、資源シェアがブロックに含めることができる作業の数を決定するために使用されます。資源シェアが1に達することは、その資源が満杯であり、これ以上の作業を接続すべきではないことを示します。作業が順次実行されるワークセンタでは、資源シェアは通常は関係ありません。
工程ブロックスケジューリング
工程ブロック内の作業は、開始および終了の日付/時間を希望する工程ブロックの開始日付/時間に合わせて(再)スケジュールできます。工程ブロックのスケジューリングを実行するには、 工程ブロック ページで 工程ブロックをスケジュール をクリックするか、 工程を工程ブロックに接続続 アシスタントでスケジュール オプションを有効にします。

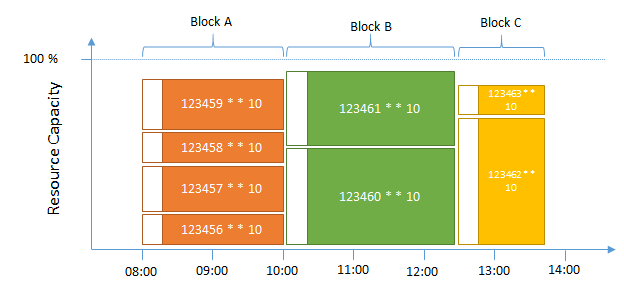

複数の作業を同時に実行するワークセンタ資源の場合は、作業を並列にスケジュールすることを選択します。次に、開始の日付/時間を手動で入力するか、このブロックに先行するブロックを選択します。これにより、開始の日付/時間が前のブロックの終了の日付/時間と同じに設定されます。実行されると、ブロック内のすべての作業は、指定された開始の日付/時間から前方にスケジュールされます。

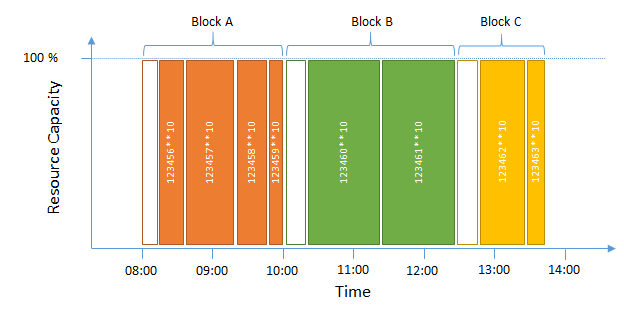

作業を1つずつ実行するワークセンタ資源では、作業を順次スケジュールすることを選択します。開始日時は手動で入力することも、前の工程ブロックを選択して入力することもできます。実行されると、ブロック内の作業は順番に順番にスケジュールされます。ブロック内の作業連番の順序は、元の作業開始日時に基づきます。 作業間の新しい段取時間でスケジュールを有効にすると、 新しい段取時間 フィールドに入力された値を持つすべてのブロック作業がスケジュールされますが、最初の作業は除外されます。
MSOによる工程ブロックのスケジュール
工程ブロックは、 有限スケジュール基本情報 ページで工程ブロックを含める トグルが有効になっている場合、MSOによる有限スケジュールに考慮されます。MSO における工程ブロックの考慮は、スケジュールにおけるハード制約として扱われます。
サイトでMSOが有効になり、 工程ブロックを含める トグルがアクティブになると、ユーザーは 工程ブロック ページのヘッダーに 有限スケジュール構成 という新しい列グループが表示されます。これらの列を使用すると、ユーザーは、進行中のブロックと後続のブロックを定義し、ブロックの優先資源を設定し、ブロックの新しい開始日時と終了日時を定義し、新しい段取時間を定義できます。
工程ブロック内の作業は、先行ブロックと後続ブロック、優先資源、開始日時と終了日時を目的の工程ブロック、および新しい段取時間に合わせるように有限に(再)スケジュールできます。
MSO静的スケジューリングサイトで有限操作ブロックスケジューリングをトリガーするには、 工程ブロックページで 有限スケジュール をクリックします。自動 MSO モードでは、ユーザーが工程ブロック ページのヘッダーで行ったすべての変更が即座に適用されます。
工程ブロック報告
工程ブロックは、工程ブロック報告を使用して印刷できます。この報告には、工程ブロックに接続された各作業の詳細情報と、資材やツールの合計要件に関する要約情報が含まれます。工程ブロックID はバーコードとして印刷されており、スキャンすることで 作業現場ワークベンチ ページに作業を入力できます。
APB
工程ブロックは APB にロードされ、ツリーナビゲーターにオブジェクトのコレクションとして表示されます。
APBは、工程ブロックをスケジュールする際にそのパラメーターを考慮 しません 。APB内で工程ブロックをスケジュールする際には、一般的な有限スケジュールルールが適用されます。つまり、工程はその制約、EPST、必要日を考慮してスケジュールされ、他の制約にも従います。スケジューリングロジックは、優先資源を特に重視せず、同じブロックに属する工程を一緒に保とうとはしません。
作業現場ワークベンチ
工程ブロックにより、作業現場の報告が簡素化されます。工程ブロックID のバーコードを 作業指示 - バーコード版 および工程ブロック 作業指示のバーコードID フィールドでスキャンすると、ブロックに関連する工程が自動的に入力され、ハイライトされます。その後、ブロックに関連するすべての作業を同時に 段取開始または生産開始することができます。ワークセンタ ページの 同時作業 設定に応じて、同時に開始された作業の時間配分または資源配分(作業者数)が分割されます。
