線形資産のメンテナンス作業レポート
この概要説明では、要素、距離、オフセットへの参照を使用して線形資産のメンテナンス(保守)作業を登録し、線形資産のどこで作業を実行するかを示す方法について説明します。次の 3 つのシナリオでは、道路を例として使用します。メンテナンス(保守)作業は長さとポジション(位置)の両方が可能です。開始参照情報と終了参照情報の要素 ID を入力すると、長さはこれらの要素間の差異で自動的に入力されます。
「転記指定」は、メンテナンス(保守)作業の開始点から取得されます。オフセットは事前転記のコントロールには使用されません。
障害報告に関する機能説明
例1 - メンテナンス(保守)作業は、出口道路(E3)に面した橋梁(E2)の側面から100mの場所で行われます
不具合は E2 と E3 の間にあるため、ポジション(位置)は次のように入力します。
- 開始参照情報:E2 - 選択された方向が E3 に向かうため、「開始参照」はポジション(位置)30(E2の終点)です。
- 終了参照情報:E3 - メンテナンス(保守)作業のポジション(位置)の選択方向
- 距離:100m(E2 の終点である、開始参照から 100m)

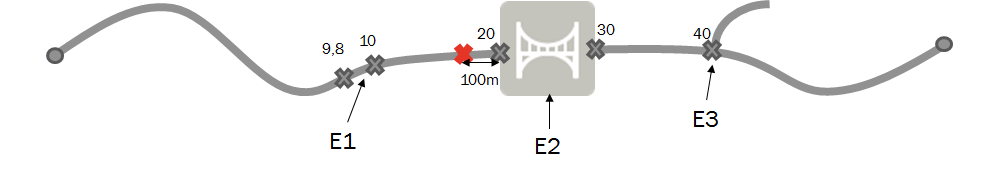

例2 - メンテナンス(保守)作業は、休憩所(E3)に面した橋(E2)側から100mの場所で行われます
不具合は E1 と E2 の間にあるため、ポジション(位置)は次のように入力します。
- 開始参照情報:E2 - 選択された方向が E1 に向かうため、開始参照はポジション(位置) 20(E2の開始点)です。
- 終了参照情報:E1 - メンテナンス(保守)作業のポジション(位置)の選択方向
- 距離:100m(E2 の開始点である、開始参照点から 100m)

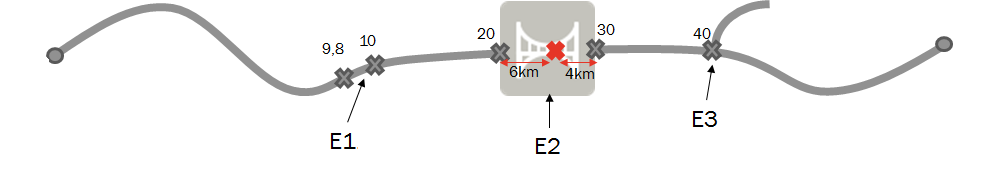

例3 - メンテナンス(保守)作業は、出口道路(E3)に面した終点の4km手前(または出口道路に面した開始点の6km後)の橋(E2)で行われます
不具合は E2 にあるため、ポジション(位置)は次のように入力します。
- 開始参照情報:E2 - 選択された方向が E3 に向かうため、「開始参照」はポジション(位置)30(E2の終点)です。
- オフセットY:6 km
- 終了参照情報:E3 - メンテナンス(保守)作業のポジション(位置)の選択方向
- 距離:0 m(橋梁上でメンテナンス(保守)作業中のため)
または次のようになります:
- 開始参照情報:E2 - 選択された方向が E1 に向かうため、開始参照はポジション(位置) 20(E2の開始点)です。
- オフセットY:4 km
- 終了参照情報:E1 - メンテナンス(保守)作業のポジション(位置)の選択方向
- 距離:0 m(橋梁上でメンテナンス(保守)作業中のため)
障害報告に関する技術的説明
例1 - メンテナンス(保守)作業は、出口道路(E3)に面した橋梁(E2)の側面から100mの場所で行われます
代替1
- 開始参照情報:E2(ブリッジ)
- 終了参照情報:E3(出口道路)
- 距離:100 m
E3 開始点の値(40)は、E2 開始点の値(20)よりも大きくなります。これは次の結果につながります:
- 正のパラメータA
- 距離は正数です --> 正のパラメータB
- A*B は正です --> 距離計算は E2 の終了点から行う必要があります(30)
開始からメンテナンス(保守)作業までの距離は次のようになります。30 + A * (100 m * 1/1000 km/m) = 30 + 1 * 0,1 = 30,1 km
代替案2
- 開始参照情報:E2(ブリッジ)
- 終了参照情報:E1(残エリア)
- 距離 : -100 m
E1 開始点(9,8)の値は、E2 開始点(20)の値より小さくなります。これは次の結果につながります:
- 負のパラメータA
- 距離が負数 --> 負のパラメータB
- A*B は正です --> 距離計算は E2 の終了点から行う必要があります(30)
開始からメンテナンス(保守)作業までの距離は次のようになります。30 + A * (-100 m * 1/1000 km/m) = 30 + (-1) * (0,1) = 30,1 km
例2 - メンテナンス(保守)作業は、休憩所(E1)に面した橋(E2)側から100mの地点で行われます
代替1
- 開始参照情報:E2(ブリッジ)
- 終了参照情報:E1(残エリア)
- 距離:100 m
E1 開始点(9,8)の値は、E2 開始点(20)の値より小さくなります。これは次の結果につながります:
- 負のパラメータA
- 距離は正数です --> 正のパラメータB
- A*B は負です -->距離計算は E2(20)の開始点から行う必要があります。
開始からメンテナンス(保守)作業までの距離は次のようになります。20 + A * (100 m * 1/1000 km/m) = 20 + (-1) * 0,1 = 19,9 km
代替案2
- 開始参照情報:E2(ブリッジ)
- 終了参照情報:E3(出口道路)
- 距離 : -100 m
E3 開始点(40)値は E2 開始点(20)の値よりも大きくなります。これは次の結果につながります:
- 正のパラメータA
- 距離が負数 --> 負のパラメータB
- A*B は負です -->距離計算は E2(20)の開始点から行う必要があります。
開始からメンテナンス(保守)作業までの距離は次のようになります。20 + A * (-100 m * 1/1000 km/m) = 30 + 1 * (-0,1) = 19,9 km
例3 - メンテナンス(保守)作業は、出口道路(E3)に面した終点の4km手前(または出口道路に面した開始点の6km後)の橋(E2)で行われます
代替1
- 開始参照情報:E2(ブリッジ)
- オフセットY:6 km
- 終了参照情報:E3(出口道路)
- 距離:0 m
E3 開始点(40)値は E2 開始点(20)の値よりも大きくなります。これは次の結果につながります:
- 正のパラメータA
- 距離は 0 で、オフセットYは正です -->パラメータB は負です
- A*B は負です -->距離計算は E2(20)の開始点から行う必要があります。
開始からメンテナンス(保守)作業までの距離は次のようになります。20 + A * (0 m * 1/1000 km/m + 6) = 20 + 1 * 6 = 26 km
代替案2
- 開始参照情報:E2(ブリッジ)
- オフセットY : -6 km
- 終了参照情報:E1(残エリア)
- 距離:0 m
E1 開始点(9,8)の値は、E2 開始点(20)の値より小さくなります。これは次の結果につながります:
- 負のパラメータA
- 距離が 0 でオフセットYが負の場合 -->パラメータB が正の場合
- A*B は負です -->距離計算は E2(20)の開始点から行う必要があります。
開始からメンテナンス(保守)作業までの距離は次のようになります。20 + A * (0 m * 1/1000 km/m + (-6)) = 20 + (-1) * (-6) = 26 km
代替3
- 開始参照情報:E2(ブリッジ)
- オフセットY:4 km
- 終了参照情報:E1(残エリア)
- 距離:0 m
E1 開始点(9,8)の値は、E2 開始点(20)の値より小さくなります。これは次の結果につながります:
- 負のパラメータA
- 距離は 0 で、オフセットYは正です -->パラメータB は負です
- A*B は正です --> 距離計算は E2 の終了点から行う必要があります(30)
開始からメンテナンス(保守)作業までの距離は次のようになります。30 + A * (0 m * 1/1000 km/m + 4) = 30 + (-1) * 4 = 26 km
代替4
- 開始参照情報:E2(ブリッジ)
- オフセットY : -4 km
- 終了参照情報:E3(出口道路)
- 距離:0 m
E3 開始点(40)値は E2 開始点(20)の値よりも大きくなります。これは次の結果につながります:
- 正のパラメータA
- 距離が 0 でオフセットYが負の場合 -->パラメータB が正の場合
- A*B は正です --> 距離計算は E2 の終了点から行う必要があります(30)
開始からメンテナンス(保守)作業までの距離は次のようになります。30 + A * (0 m * 1/1000 km/m + (-4)) = 30 + 1 * (-4) = 26 km
