重要度評価を追加する

説明

このアクティビティを使用して、FMECA 分析を実行するための新しい重要度率を追加します。FMECA では、潜在的影響と発生ランクの可能性に基づいて故障モードに優先順位を付ける重要度評価が実行されます。このプロセスには、定義された故障モードの基本情報から、重要度、確率、検出確率性の正規化された評価を定義することが含まれます。重要度選択からの RPN (リスク優先度番号) 正規化評価に基づいて、故障モードの性質と重大度に応じて、予防保全、是正アクション、または施設/設備を故障するまで稼働させるなどのメンテナンス アクションを簡単に定義できるようになります。

まず、基本情報で定義されている CM標準のドロップダウンから、CMリスク カテゴリ (例: 人身傷害、環境への影響、生産損失) を選択します。

注釈:CMリスク カテゴリ フィールドは更新後に編集できません。CM重要度、CM確率、CM 検出可能性フィールドは編集可能です。間違ったCMリスク カテゴリが選択されている場合は削除し、正しいものを新しい CMリスク カテゴリとして追加します。

CM重要度、CM確率、CM 検出可能性フィールドを更新せずに CMリスク カテゴリを定義することは可能です。これらのフィールドが定義されている場合、すべての値を掛けて、10,000 で割って RPN 正規化値が計算されます。評価が 2 つだけ定義されている場合は、それらの評価が乗算され、100 で除算されます。1 つの評価のみが定義されている場合、RPN 正規化値は null です。

次に、選択した CMリスク カテゴリ基本情報で定義されたドロップダウンから、CM重要度、CM確率、CM 検出可能性のフィールドの CM スタンド ID を選択します。

注釈:CM 標準基本情報で CMリスク カテゴリに対してCM重要度とCM確率が定義されている場合、重要度選択の CM重要度と CM確率フィールドのドロップダウンからこれらの値を選択することが必須です。さもないと、エラーメッセージが表示されます。しかし、CM 検出可能性は必須ではありません。重要度評価は 0 〜 100 の値で定義できます。

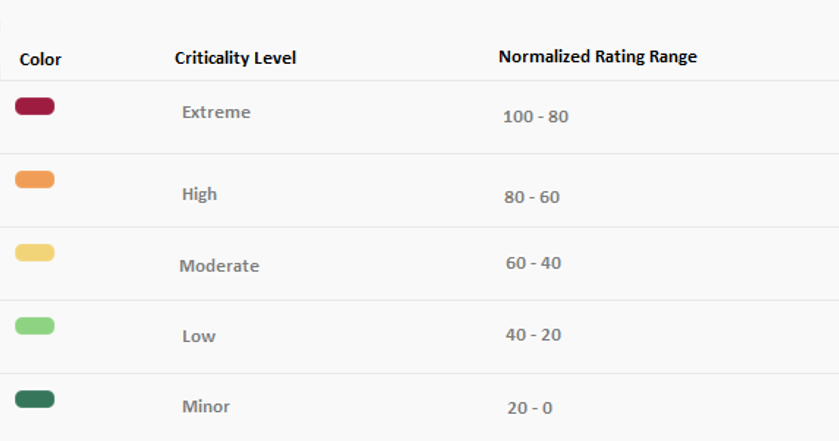

重要度正規化率、確率正規化率、検出可能性正規化率フィールドは、CM 標準基本情報で定義された内容に従ってデフォルトで入力されます。定義された CM重要度、CM確率、CM検出可能性の評価に基づいて、これらのフィールドには定義された色コードが表示されます。

CM 評価

RPN 正規化値フィールドは、CM重要度、CM確率、CM検出可能性の正規化された評価値に基づいて自動的に更新されます。

たとえば、トロリー速度の低下という故障モードを持つクレーンの場合、CMリスク カテゴリに「動作故障」を選択します。CM重要度、CM確率、CM 検出可能性に適切な値を選択します。CM重要度が 40、CM確率 50、 CM 検出可能性が 20 の場合、RPN 正規化値は (40 * 50 * 20) / 10,000 = 4 と計算されます。この RPN 正規化値に基づいて、「予防保全」などのメンテナンス アクションを決定します。

前提条件

システム効果

このアクティビティの結果として、新しい重要度選択が作成されます。
