設計標準製品
処理の説明
このヘルプ ファイルでは、次のトピックについて説明します。
- コンフィギュレーションと設計
- PDM コンフィギュレーションのナビゲータ
- 機能概要

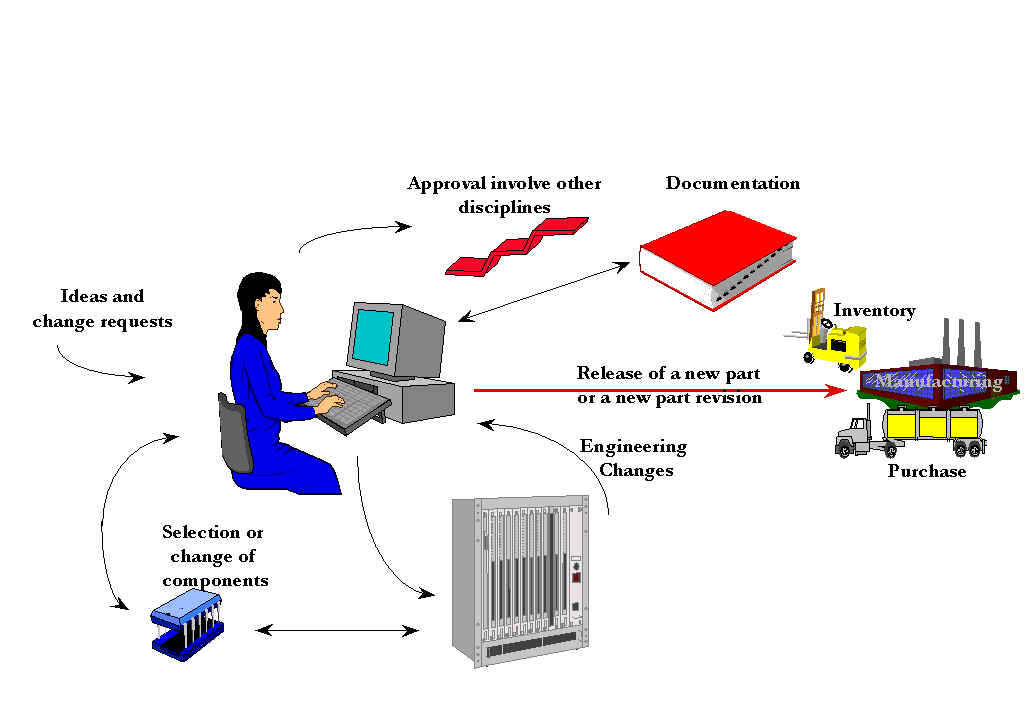

コンフィギュレーションと設計
新しい品目を設計する場合でも、他の場所で設計された品目のコンフィギュレーションを作成する場合でも、主なタスクは似ています。
IFS/PDM コンフィギュレーションにより、組織内の他のユーザーが制御された方法で全員の作業を利用できるようになります。誰もが製品構成、品目原価、ステータス、ドキュメントなどについて同じ情報を参照でき、検索にかかる時間を最小限に抑えます。
品目やドキュメントの承認手順を使用すると、早い段階で他の分野や部門に作業を確認してもらうことができます。これにより、後戻りできないポイントに到達する前に、プロセスの早い段階で設計またはコンフィギュレーションの変更が可能になります。
IFS/PDM コンフィギュレーションは、エンジニアが同じ作業を複数回実行しないようにするように設計されています。この設計は、品目とドキュメントの標準化と再利用を可能にする機能性によって実現します。
IFS/PDM コンフィギュレーションは、製品のコンフィギュレーションをその存続期間全体にわたってサポートします。元のコンフィギュレーションと設計に変更が加えられると、このモジュールはすべての製品リビジョンの品目、製品構成、仕様、およびドキュメントを追跡します。
機能概要
PDM コンフィギュレーションは 2 つの主要な品目 に分かれていますが、明確な境界や境界明細はありません。二分法は、単にモジュールのさまざまな使用方法を説明する方法にすぎません。以下にこのシステムの重要な機能について説明します。リストはナビゲータに従って順番に整理されます。
製品とモデル
- 完了製品および製品モデルカタログ。
- 追加の詳細な製品情報に素早くアクセスできます。
機能
- 製品モデルの全範囲で部品や機能/システムが使用されている場所の完全な概要が表示されます。
- 機能/システムを階層的に編成できます。
- 機能/システムを製品構成内の品目リビジョンに接続して、構成の特殊なビュー (「配管工」ビューや「電気技師」ビューなど) を作成できます。
設計品目
- 品目は、リビジョンに関係なく分類され、索引付けされます。
- 特性は技術情報品目に接続できます。
- 1 つの技術情報品目から複数のリビジョンを作成できます。
- 製造会社調査が、技術情報品目の可能性のあるメーカーが示されます。
- 代替品目の登録が可能です。
一覧 - 設計品目リビジョン
これは、技術情報品目のリビジョンに関する情報が保存されるモジュールの基礎です。
- ドキュメント参照には、品目とドキュメントの完全なリビジョン管理が含まれます。
- 標準ドキュメント要求は、各技術情報品目のリビジョンに合わせて品目クラスに割り当てることができます。
- 承認手順には電子署名を含めることができます。
- 品目開発ジャーナルは、すべての重要なステータスの変更を追跡します。
- 品目のリリース前チェックをカスタマイズできます。
- 品目ジャーナル報告 (すべての重要なステータス変更の完全な調査) には、各変更の内容、時期、担当者、理由が示されます。
- 履歴ドキュメント調査では、品目と文書のリビジョンに使用された組み合わせを示します。
品目構成
品目は階層的な製品構成として編成することができ、いくつかの強力なユーティリティによって次の機能が提供されます。
- 品目がどこで使用され、何で構成されているかに関する情報。
- 画面上の完全なマルチレベル製品構成。
- 製品構成を有効化して設計を固定し、標準の製品構成モジュールの使用を有効にします。
- 完全な製品構成の品目原価計算。
- 完全な製品構成の属性の特性 (総重量など)。
- 単一および複数レベルの製品構成レポート。
- 製品構成の差異報告、つまり 2 つの製品構成の差異。
特性
- 動的テンプレートは、すべての特性属性を処理するために使用されます。
- 特性テンプレートを品目に接続し、それに応じて値を与えることができます。
- 各品目の特性仕様のカスタマイズ可能な概要が表示されます。
- 強力なベストフィット検索により、「理想的な値」を入力し、入力した数値に近い特性クラスの品目の割合を取得できます。つまり、長さが 12 センチメートル、高さが 14 センチメートルのスチール製の青いブラケットをすべて検索すると、ヒット率順に並べられたすべての青いスチール製ブラケットのリストが表示されます。
設計変更管理
- 完全な製品コンフィギュレーションまたは品目に対するすべての変更要求の調査。
- 1 つ以上の変更要求から生じたすべての変更オーダの調査。
- 変更オーダを技術情報変更に必要な管理可能なアクションに分割する機能。
- 異なる期間の異なるステータスの変更オーダのサマリ。
