Funktionsobjekt definieren

In IFS/Instandhaltung werden die verschiedensten Anlagenobjekte als Objekte bezeichnet, ob es sich nun um eine Abteilung, eine Produktionsgruppe, eine Maschine, eine Person oder ein Teilsystem einer größeren Maschine handelt. Eine Ausnahme bilden die Ersatzteile für die einzelnen Objekte. Ein Ersatzteil gilt nicht als Anlagenobjekt und gehört auch nicht zur Anlagenstruktur. Allerdings kann es durch einen Querverweis auf Artikel in IFS/Materialwirtschaft oder IFS/Einkauf mit jedem Objekt verknüpft werden.

Funktionsstruktur

Funktionsstruktur ist oft der Ausgangspunkt und in der Regel eine Struktur, um ein System in einer Anlage/Einrichtung zu beschreiben, zum Beispiel ein System/Subsystem und mit physischen Serienobjekten (Pumpen, Ventilen, Tanks usw.) auf der untersten Ebene. Sie wird verwendet, um Anlagen unter einem funktionalen Aspekt zu organisieren, zum Beispiel, wo Anlagen ein funktionaler Teil von Systemen sind wie: Fertigungsstraße, Bohrung, Zufuhr-Wassersystem, Instrumentenluftsystem und Abwassersystem.

Zum Anlegen einer Objektstruktur im System muss ein allgemeines Objekt eingegeben werden. Dann können Objekte mit dem allgemeinen Objekt verknüpft werden. Bei Bedarf können Objekte sogar auf einer tieferen Ebene eingegeben werden. Objekte können in beliebiger Reihenfolge erfasst werden. Doch zum Anlegen einer Objektstruktur in der Anlage muss - automatisch oder manuell - die Position jedes Objekts in der Struktur angegeben werden.

• Bei Anwendung der automatischen Methode wird die nächsthöhere Position (des Objekts) in der Objektstruktur gesucht und dann das neue Objekt unter dieser Position erfasst. Das System verknüpft das neue Objekt automatisch mit der richtigen Position in der Objektstruktur. Dadurch werden die Daten bestimmter Felder von der übergeordneten Ebene übernommen. Dies kann für Objekte in Anlagenobjekt-Baumansichten des Navigators Anlagenobjekt vorgenommen werden.
• Bei Anwendung der manuellen Methode wird zunächst ein separates Objekt erfasst. Anschließend wird in das Feld Gehört zu Objekt im Fenster Funktionsobjekt das Objekt eingegeben, welches sich in der Objektstruktur an der unmittelbar übergeordneten Position befindet. (Hinweis: Zuerst muss ein Standort in das Feld Gehört zu Standort eingegeben werden.)

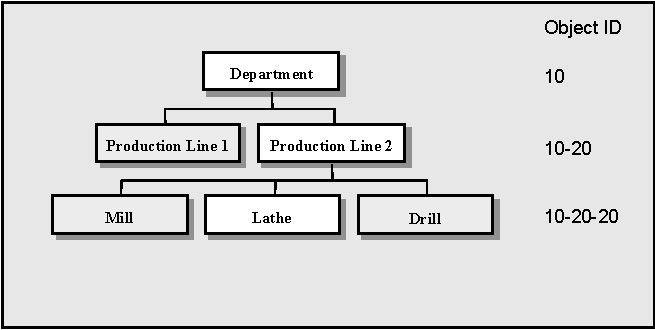

Ein Funktionsobjekt sollte grundsätzlich eine Objekt-ID haben, die seine Position in der Objektstruktur eindeutig definiert. Wenn ein Objekt die ID 10 (Abteilung) hat, empfiehlt sich für eine untergeordnete Fertigungsstraße beispielsweise die ID 10-20 (Fertigungsstraße 2) und für eine dieser Fertigungsstraße untergeordnete Maschine beispielsweise die ID 10-20-20 (Drehbank). Die Abbildungen unten verdeutlichen dies.

Hinweis: Die ID eines Funktionsobjekts auf einer unteren Ebene dieser Struktur beginnt immer mit der ID der übergeordneten Ebene. Dadurch lässt sich leichter feststellen, wo sich bestimmte Funktionen in der Anlage befinden.

Für ein Funktionsobjekt muss auch eine geeignete vordefinierte Objektebene eingegeben werden, die die Kategorisierung von Objekten und die Suche nach Objekten innerhalb der Anlagenstruktur erleichtert.

Beim Anlegen eines untergeordneten Funktionsobjekts kann festgelegt werden, ob für das neue Objekt die ID des übergeordneten Objekts mit anderem Trennzeichen übernommen werden soll. Hierzu sind die entsprechenden Einstellungen in der Komponente IFS/Anwendungsdienste vorzunehmen.

Ein Beispiel für einen Artikel einer Objektstruktur mit drei Ebenen.

Objekte in parallelen Strukturen

Oft ist es interessant zu wissen, wie sich der Ausfall eines Objekts oder ein Betriebsstillstand auf andere Objekte in der Anlagenstruktur auswirkt. Eine mechanische Objektstruktur wird getrennt von einer elektrischen oder einer Instrumentenstruktur angelegt. Solche Strukturen werden "parallele Strukturen" genannt. Zwei oder mehr Objekte, die sich in parallelen Objektstrukturen befinden, können individuell verknüpft werden, um so eine direkte Verbindung zwischen ihnen zu ermöglichen. Dadurch hat beispielsweise die Reparatur einer Schalttafel Auswirkungen auf alle verknüpften mechanischen Objekte. Unter IFS/Anlagen kann eine Verknüpfung zwischen zwei Objekten erfasst werden, die ansonsten zu vollkommen unabhängigen parallelen Strukturen gehören.
