Anlagenauslegungsberichte
Es gibt zwölf einzelne Anlagenauslegungsberichte, die auf verschiedene Anlagenauslegungs-Disziplinen ausgerichtet sind, wie z. B. Elektro, Prozess und Instrumente. Diese Berichte sind Listen von Einheiten, die sich auf die Anlagenauslegung beziehen, wie z. B. Objekte, Entwurfsartikel und ihre zugeordneten Informationen. Das Festlegen von Seitenumbrüchen sowie Anpassungen an die technische Daten der einzelnen Berichte ist dank der Verfügbarkeit von Berichtsparametern und ihren Zuordnungen möglich.
Liste/Allgemeine Positionen
Die allgemeine Elementliste wird verwendet, um Entwurfsobjekte und objektbezogene Informationen aufzulisten. Es besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Objekt-ID | Entwurfsobjekt-ID |
| Beschreibung | Entwurfsobjektbezeichnung |
| *Bestellpaket | Die Bestellpaket-Merkmale des Entwurfsobjekts |
| Standort | Entwurfsobjektort |
| Bemerkung | Entwurfsobjektbemerkung |
Hinweis: Das Element mit * ist ein technisches Attribut, dessen Wert von der Parameterzuordnung abhängt. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Entwurfsobjekts definiert werden.
Allgemeine Komponentenliste
Die allgemeine Komponentenliste führt Entwurfsobjekte und die mit ihnen verknüpften Entwurfsartikel auf. Es besitzt den folgenden Inhalt:
| Spalte Referent | |
| Objekt-ID | Entwurfsobjekt-ID |
| Entwurfsobjektbezeichnung | |
| ID/Anlagenteil | ID/Anlagenteil |
| Beschreibung | Bezeichnung/Anlagenteil |
| Hersteller | Entwurfsartikel-Herstellername |
| Abm./Qualität | Abmessungen/Qualität Anlagenteil |
| Bemerkung (oben) | Bemerkung 1/Entwurfsobjekt |
| Bemerkung (unten) | Bemerkung1/Anlagenteil |
Hinweis: Seitenumbrüche für diesen Bericht können mit LU-Elementen des Entwurfsobjekts definiert werden.
Liste/Allgemeine Anlagenteile
Die allgemeine Entwurfsartikelliste wird für das Auflisten von Entwurfsartikeln verwendet und besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| ID/Anlagenteil | Anlagenteil-ID |
| Beschreibung | Entwurfsartikelbezeichnung |
| Hersteller | Entwurfsartikel-Herstellername |
| Lieferant | Entwurfsartikel-Lieferantenname |
| Typenbezeichnung | Entwurfsartikel-Typenbezeichnung |
| Abm./Qualität | Entwurfsartikeldimension/-qualität |
| Bemerkung (oben) | Entwurfsartikelbemerkung1 |
| Bemerkung (unten) | Entwurfsartikelbemerkung2 |
Hinweis: Seitenumbrüche für diesen Bericht können mit LU-Elementen des Entwurfsartikel definiert werden.
Kabelliste
Die Kabelliste wird verwendet, um Kabel und die mit ihnen verknüpften Entwurfsartikel zusammen mit einigen ausgewählten technischen Daten aufzulisten. Die Datenstruktur ist wie unten gezeigten:
Die Kabelliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Kabel Nr. | Kabel-Objekt-ID |
| Typ | Kabel-Entwurfsartikel-ID |
| *Spannung | Kabel-Objektmerkmal |
| *Länge | Kabel-Objektmerkmal |
| Von Objekt | Von-Objekt Objekt-ID für das Kabel |
| Von Bezeichnung | Von-Objektbezeichnung für das Kabel |
| Zu Objekt | Zu-Objekt Objekt-ID für das Kabel |
| Zu Bezeichnung | Zu-Objektbezeichnung für das Kabel |
| Bemerkung (oben) | Entwurfsobjektbemerkung 1 |
| Bemerkung (unten) | Entwurfsartikelbemerkung1 |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Kabelobjekts definiert werden.
Anforderungsliste/Instrumente
Die Instrumenten-Anforderungsliste listet nah beieinander liegende Instrumentenkomponenten und einige ausgewählte technische Daten auf. Die Datenstruktur ist wie unten gezeigten:
z. B. Ein Satz Instrumentenkomponenten (Steuerventile) auf einer Flusslinie.
Die Instrumenten-Anforderungsliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Komponente | Instrumentenkomponenten-Objekt-ID |
| Beschreibung | Instrumentenkomponenten-Bezeichnung |
| *Flüssigkeit | Flüssigkeitsmerkmale (Komponente) |
| *Durchflussmenge | Durchflussmengen-Merkmale (Komponente) |
| *Auslegungstemperatur | Auslegungstemperatur-Merkmale (Komponente) |
| *Auslegungsdruck | Auslegungsdruck-Merkmale (Komponente) |
| Nahe gelegen | Objekt-ID |
| Bemerkung (oben) | Entwurfsobjektbemerkung1 |
| Bemerkung (unten) | Entwurfsobjektbemerkung2 |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen der Instrumentenkomponente definiert werden.
Angabenliste/Instrumente
Die Instrumenten-Spezifikationsliste dient zum Auflisten aller Instrumentenkomponenten, Hauptentwurfsartikel und einiger ausgewählter technischer Daten für den Entwurfsartikel. Die Datenstruktur ist wie unten gezeigten:
Die Instrumenten-Spezifikationsliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Komponente | Entwurfsobjekt-ID |
| Entwurfsobjektbezeichnung | |
| Anlagenteil | Anlagenteil-ID |
| Entwurfsartikelbezeichnung | |
| Hersteller | Entwurfsartikel-Herstellername |
| Abm./Qualität | Entwurfsartikeldimension/-qualität |
| *Instrumentenmerkmale | Instrumentenmerkmale (Entwurfsartikel) |
| *Körpermaterial | Körpermaterial (Entwurfsartikel) |
| *Sender | Sender (Entwurfsartikel) |
| Bemerkung (oben) | Entwurfsobjektbemerkung1 |
| Bemerkung (unten) | Entwurfsartikelbemerkung1 |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen der Instrumentenkomponente definiert werden.
Anforderungsliste/Motoren
Die Motoren-Anforderungsliste wird verwendet, um Motoren, angetriebene Objekte und einige ausgewählte technische Daten für den Motor aufzulisten. Die Datenstruktur ist wie unten gezeigten:
Die Motor-Anforderungsliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Motor | Motoren-Objekt-ID |
| Beschreibung | Motoren-Objektbezeichnung |
| Angetriebenes Objekt | Vom Motor angetriebenes Objekt |
| Beschreibung | Die Bezeichnung des angetriebenen Objekts |
| *Nennausgangsleistung (kW) | Motoren-Objektmerkmal |
| *Nennspannung (V) | Motoren-Objektmerkmal |
| *Versorgungsspannung (Hz) | Motoren-Objektmerkmal |
| *Startmethode | Motoren-Objektmerkmal |
| Bemerkung (oben) | Entwurfsobjektbemerkung1 |
| Bemerkung (unten) | Entwurfsobjektbemerkung2 |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Motorenobjekts definiert werden.
Angabenliste/Motoren

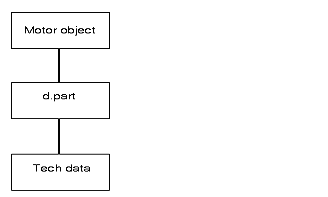

Die Motoren-Spezifikationsliste listet Motoren und seinen Hauptentwurfsartikel mit einigen ausgewählten technischen Daten für den Entwurfsartikel auf. Die Datenstruktur ist wie unten gezeigten:
Die Motoren-Spezifikationsliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Motor | Motoren-Objekt-ID |
| Beschreibung | Motorenbezeichnung |
| Anlagenteil | Anlagenteil-ID |
| Hersteller | Entwurfsartikel-Herstellername |
| Abm./Qualität | Entwurfsartikeldimension/-qualität |
| *Ausgangsleistung | Konstruktionsartikelmerkmale |
| *Drehzahl | Konstruktionsartikelmerkmale |
| *Ausgangsstrom | Konstruktionsartikelmerkmale |
| *Ausgangsspannung | Konstruktionsartikelmerkmale |
| Bemerkung (oben) | Entwurfsobjektbemerkung1 |
| Bemerkung (unten) | Entwurfsartikelbemerkung1 |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Motorenobjekts definiert werden.
Liste/Rohrleitungen

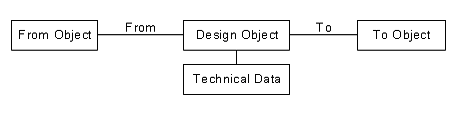

Die Rohrleitungsliste ist ein Bericht zum Auflisten von Rohrleitungen und ihrer Merkmale. Die Datenstruktur ist wie unten gezeigten:
Die Rohrleitungsliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Position Nr. | Rohrleitungs-Objekt-ID |
| Beschreibung | Rohrleitungs-Objektbezeichnung |
| Von Objekt | Von Objekt-ID |
| Von Bezeichnung | Von Objektbezeichnung |
| Zu Objekt | Zu Objekt-ID |
| Zu Bezeichnung | Zu Objektbezeichnung |
| *Flüssigkeit | Flüssigkeitsmerkmal (Rohrleitungs-Objekt) |
| *Durchflussmenge | Durchflussmengen-Merkmal (Rohrleitungs-Objekt) |
| *Auslegungstemperatur | Auslegungstemperatur-Merkmal (Rohrleitungs-Objekt) |
| *Auslegungsdruck (oben) | Auslegungsdruck-Merkmal (Rohrleitungs-Objekt) |
| *Prüfdruck (unten) | Prüfdruck-Merkmal (Rohrleitungs-Objekt) |
| Bemerkung (oben) | Entwurfsobjektbemerkung1 |
| Bemerkung (unten) | Entwurfsobjektbemerkung2 |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Rohrleitungs-Objekts definiert werden.
Inbetriebnahme-Statusbericht
Der Inbetriebnahme-Statusbericht listet alle Objekte, die mit einem angegebenen Inbetriebnahmepaket und seinem MC-Paket verknüpft sind mit einigen gewünschten Merkmalen für eine angegebene Auswahl auf. Die Datenstruktur ist wie unten gezeigten:
Der Inbetriebnahme-Statusbericht besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Objekt-ID | Hauptobjekt-ID |
| Inbetriebnahme-Paket-Nr. | Inbetriebnahme-Paket-Objekt-ID |
| MC-Paket-Nr. | MC-Paket-Objekt-ID |
| * Prüfdatensatz 1 | Hauptobjektmerkmal Prüfdatensatz 1. |
| *Lieferant: Ausführender |
Hauptobjektmerkmal, PD1 geprüft durch Lieferanten, Ausführender |
| *Lieferant: Firma |
Hauptobjektmerkmal, PD1 geprüft durch Lieferanten, Unternehmen |
| *Fertigung: Ausführender |
Hauptobjektmerkmal, PD1 geprüft durch Fertigung, Ausführender |
| *Fertigung: Firma |
Hauptobjektmerkmal, PD1 geprüft durch Fertigung, Unternehmen |
| *Anschluss: Ausführender |
Hauptobjektmerkmal, PD1 geprüft durch Anschluss, Ausführender |
| *Anschluss: Firma |
Hauptobjektmerkmal, PD1 geprüft durch Anschluss, Unternehmen |
| * Prüfdatensatz 2 | Hauptobjektmerkmal Prüfdatensatz 2. |
| *Lieferant: Ausführender |
Hauptobjektmerkmal, PD2 geprüft durch Lieferanten, Ausführender |
| Lieferant: Firma |
Hauptobjektmerkmal, PD2 geprüft durch Lieferanten, Unternehmen |
| *Fertigung: Ausführender |
Hauptobjektmerkmal, PD2 geprüft durch Fertigung, Ausführender |
| *Fertigung: Firma |
Hauptobjektmerkmal, PD2 geprüft durch Fertigung, Unternehmen |
| *Anschluss: Ausführender |
Hauptobjektmerkmal, PD2 geprüft durch Anschluss, Ausführender |
| *Anschluss: Firma |
Hauptobjektmerkmal, PD2 geprüft durch Anschluss, Unternehmen |
Hinweis: Die Elemente mit * sind technische Attribute, deren Werte von den Parameterzuordnungen abhängen. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Hauptobjekts definiert werden.
Dispositionsliste/Anschluss

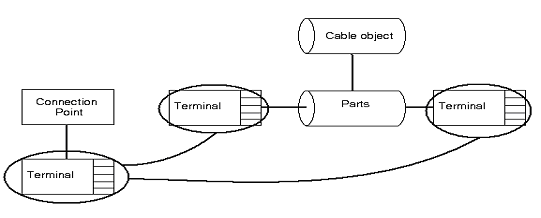

Die Terminalverfügungsliste listet alle Terminals auf, die zu einer bestimmten Terminalstufe gehören bzw. sich unter dieser befinden, sowie einige der gewünschten Merkmale für eine angegebene Auswahl. Die Datenstruktur ist wie unten gezeigten:
Die Terminalverfügungsliste besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| Anschlussgruppe | Die Objekt-ID des Verknüpfungspunkt-Objekts |
| Anschluss | Der Terminalwert des Terminals am Verknüpfungspunkt-Objekt |
| Signalobjekt | Das mit dem Verknüpfungspunkt-Terminal verknüpfte Signalobjekt |
| Verbindungsstufe | Die Verknüpfungsstufe des Kabelartikels |
| Potenzial | Der potenzielle Wert des Kabelartikels |
| Ader | Der Drahtwert des Kabelartikels |
| Kabel | Die Objekt-ID am Kabelobjekt |
| Zu Verknüpfungspunkt | Die Objekt-ID des Objekts, das an der anderen Seite vom Kabelartikel (nicht vom Verknüpfungspunkt) verknüpft ist. |
| Anschluss | Der Terminalwert des Terminals, der zur anderen Seite vom Kabelartikel (nicht zum Verknüpfungspunkt) verknüpft ist. |
Hinweis: Seitenumbrüche für diesen Bericht können mit LU-Elementen des Terminalobjekts definiert werden.
Bestellungs-Zuordnungsbericht
Der Bestellungs-Zuordnungsbericht listet alle Objekte, die vorläufig einem Objektkreis zugewiesen sind, mit einem passenden Bestellpaket und ihren Merkmalen auf. Die Datenstruktur ist wie unten gezeigten:
Der Bestellungs-Zuordnungsbericht besitzt den folgenden Inhalt:
| Berichtspalte | Spalte Referent |
| EK-Paket | Die Bestellpaket-Merkmale des Hauptobjekts |
| Objekt-ID | Die Objekt-ID des Hauptobjekts |
| Beschreibung | Der Bezeichnungs-Feldwert vom Hauptobjekt |
| *Typ | Die Typenmerkmale am Hauptobjekt |
| Bemerkung | Der Bemerkung1 Feldwert des Hauptobjekts. |
Hinweis: Das Element mit * ist ein technisches Attribut, dessen Wert von der Parameterzuordnung abhängt. Seitenumbrüche für diesen Bericht können mit LU-Elementen des Hauptobjekts definiert werden.
